Descripción
Ref. M-2500
EQUIPAMIENTO ESTÁNDAR
• Guías cuadradas
• Amarrador neumático de herramientas
• Roscado rígido
• Intercambiador de calor para armario eléctrico
• Engrase automático y centralizado
• Sistema completo de refrigeración
• Extractor de virutas tipo husillo
• Husillo perforado para refrigeración a través de la herramienta
• Carenado integral
• Precableada para instalación 4o eje
• Volante electrónico portátil
• Baliza de señalización
• Lámpara de iluminación
• Entrada USB
• Ethernet
• Juego htas. de nivelación
• Juego htas. de servicio
EQUIPAMIENTO OPCIONAL
• Bomba de alta presión 20 bar
• Palpador Metrol T24E-13 (Altura de la herramienta)
• 4º eje - Mesa rotativa
• 4º y 5º eje - Mesa rotativa
Características técnicas
| Control numérico | ||
| Modelo | Fagor 8055 | |
|---|---|---|

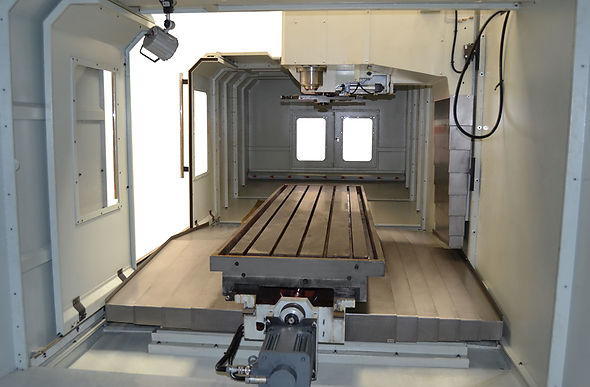

| Mesa de trabajo | ||
| Superficie | 2750 x 810 mm. | |
| No. de ranuras y medidas | 5 - 18 x 125 mm. | |
| Carga máxima admisible sobre la mesa | 2000 Kgs. | |
| Carreras y distancias | ||
| Carrera longitudinal eje X | 2500 mm. | |
| Carrera transversal eje Y | 850 mm. | |
| Carrera vertical eje Z | 710 mm. | |
| Distancia de nariz de husillo a mesa | 90 - 810 mm. | |
| Distancia de husillo a columna | 860 mm. | |
| Cabezal | ||
| Cono del husillo | BT-40 | |
| Sistema de fijación de herramienta: | Neumático | |
| Gama de velocidades | 8.000 rpm. | |
| Potencia | ||
| Motor principal (Inter./Cont.) | 30 / 20 HP | |
| Motor de bomba refrigerante | 0,75 HP | |
| Avances | ||
| Avances rápidos - ejes X,Y,Z | 10 m/min. | |
| Avances de trabajo - ejes X,Y,Z | 10 m/min. | |
| Cambiador de herramientas | ||
| Capacidad: | 24 | |
| Tipo | Random | |
| Diámetro de la herramienta | 75 mm. | |
| Longitud máxima de la herramienta | 300 mm. | |
| Peso máximo de herramienta: | 8 Kgs. | |
| Peso y dimensiones | ||
| Peso | 8000 Kg. | |
| Dimensiones | 7050 x 2800 x 2800 mm. | |

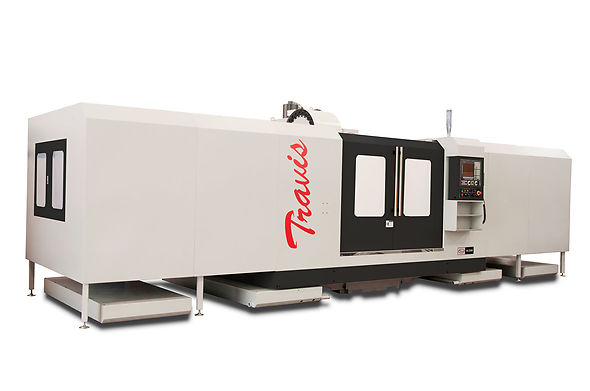

| Marca: | Travis | |
