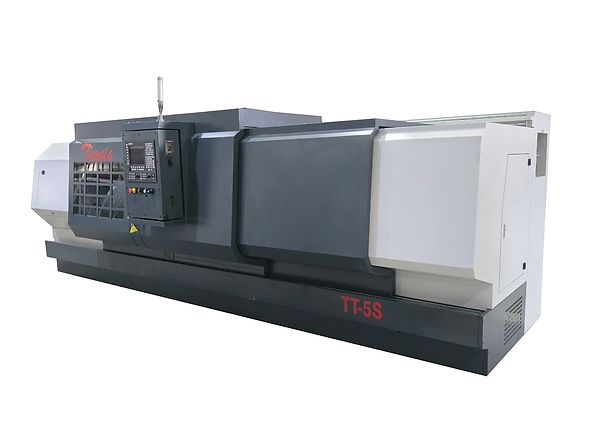

Le Travis TT‑5S est un tour CNC haute performance conçu pour le tournage intensif et l’usinage de grandes pièces. Conçu pour offrir précision, rigidité structurelle et polyvalence, il est idéal pour les applications industrielles exigeant fiabilité, puissance et précision dimensionnelle.
ÉQUIPEMENT STANDARD
• Tourelle hydraulique bidirectionnelle à 8 positions
• Mandrin hydraulique à 3 mors – 380 mm
• Contre-pointe hydraulique
• Centrale hydraulique
• Boîte de vitesses à 3 rapports
• Lunette fixe manuelle (manual steady rest)
• Lubrification centralisée et automatique
• Système complet de refroidissement
• Échangeur thermique dans l’armoire électrique
• Carénage intégral
• Volant électronique portable avec sélecteur d’axe et bouton d’arrêt d’urgence
• Balise de signalisation
• Système d’éclairage de la zone de travail
• Jeu d’outils de nivellement
• Jeu d’outils de maintenance
• Option : Mandrin manuel à 4 mors de 630 mm (capacité de barre ø 130 mm)
Caractéristiques techniques
| Contrôle numérique | ||
| Modèle | Fanuc 0i TF 10" | |
|---|---|---|
| Broche | ||
| Gamme de vitesses | 180 / 300 / 1200 rpm. | |
| Nez de broche | A2-11 | |
| Passage de barre | 110 mm. | |
| Diametre alésage de broche | 130 mm. | |
| Tourelle hydraulique | ||
| Nombre de postes | 8 | |
| Diamètre extérieur outil | 32 x 32 mm. | |
| Capacité | ||
| Distance entre centres | 3000 mm. | |
| Diamètre admis sur le banc | 1000 mm. | |
| Diamètre admis sur le charriot transversal | 690 mm. | |
| Diamètre mandrin | 15" / 380 mm. | |
| Hauteur du centre | 500 mm. | |
| Courses | ||
| Course longitudinale - axe Z | 2620 mm. | |
| Course transversale - axe X | 590 mm. | |
| Puissance | ||
| Moteur principal | 20 HP | |
| Avances | ||
| Avance rapide axe Z | 12 m/min. | |
| Avance rapide axe X | 6 m/min. | |
| Contrepointe | ||
| Cône du fourreau | Nº6 | |
| Diamètre du fourreau | 150 mm. | |
| Course du fourreau | 250 mm. | |
| Dimensions et poids | ||
| Poids | 6900 Kg. | |
| Dimensions | 5800 x 2040 x 1935 mm. | |
| Marque: | Travis | |
